אבחון רטיבות קפילארית: המדריך המקצועי לשיטות הבדיקה

טבלת שיטות האבחון – השוואה מהירה

מבוא: מדוע אבחון מדויק הוא הבסיס לכל פתרון

אחת הטעויות הנפוצות ביותר בטיפול ברטיבות קפילארית בישראל היא דילוג על שלב האבחון – ומעבר ישיר ל"פתרון" כלשהו, בין אם זו צביעה מחדש, הזרקת חומרי איטום או החלפת טיח, מבלי לאתר את מקור הבעיה האמיתי.

התוצאה? הפתרון נכשל, הנזק ממשיך, וההוצאה מוכפלת.

תקן ישראלי ת"י 1752 העוסק באיטום מבנים, וכן עקרונות ה-BS 6576 הבריטי (שהוא סטנדרט ייחוס מקצועי מקובל גם בישראל) מדגישים כי אבחון מקדים שיטתי הוא תנאי הכרחי לכל תכנון טיפול נכון ברטיבות.

המאמר שלפניכם מפרט את שיטות האבחון המקצועיות, מה כל אחת מהן יכולה לגלות ומה מגבלותיה – כדי שתוכלו להבין מה באמת קורה בתוך הקירות שלכם.

שלב 1: בדיקה ויזואלית – הבסיס שאי אפשר לוותר עליו

מהי בדיקה ויזואלית מקצועית?

בדיקה ויזואלית מקצועית אינה "הסתכלות על הקיר" – היא סקירה שיטתית ומתועדת של פני השטח, הסביבה החיצונית, מצב הניקוז, חיבורי מבנה ונקודות פגיעות ידועות. בודק מנוסה יודע לקרוא את "סיפור הקיר" ולהסיק מסקנות שאינן נראות לעין לא מיומנת.

מה מחפשים בבדיקה ויזואלית?

על פני הקיר הפנימי:

• קו הרטיבות – גובהו, אופי גבולותיו (חד או מטושטש), אחידות לאורך הקיר
• צבע וגוון הכתמים – צהבהב, אפור כהה, ירקרק (אצות), שחור (עובש)
• מצב הטיח – ניפוח, התפוררות, נתיקה, שינוי מרקם
• נוכחות אפלורסנציה – מיקום, פיזור, סוג הגבישים
• סדקים – כיוונם (אנכי, אופקי, אלכסוני) ורוחבם

על פני הקיר החיצוני:

• מצב ציפוי חיצוני ואיטום
• גובה פני הקרקע ביחס לקיר (גבוה מדי = סיכון)
• נקזים, מרזבים, כיוון זרימת מי גשם
• נוכחות צמחייה הצמודה לקיר (שורשים ולחות)

סביבת הבניין:

• מצב מדרכות ומשטחי ריצוף סביב הבניין (שיפוע לקיר או ממנו?)
• מצב מרתף / קומת עמודים
• נקודות חיבור בין קיר לרצפה

מגבלות הבדיקה הויזואלית

בדיקה ויזואלית מעולה אינה מספיקה לבדה. היא אינה יכולה:

• למדוד את עוצמת הלחות בתוך חומר הבנייה
• לאתר לחות נסתרת מאחורי ריצוף, גבס או ציפויים עמידים
• לאמת האם מקור הרטיבות הוא קפילארי, קונדנסציה או נזילה

לכן, בדיקה ויזואלית תמיד משמשת כשלב פתיחה ולא כאמצעי אבחון יחיד.

שלב 2: מד לחות – כימות הבעיה

עקרון הפעולה

מדי לחות לחומרי בנייה פועלים על שני עקרונות עיקריים:

א. מד התנגדות חשמלית (Resistance-based): שתי אלקטרודות מוחדרות לחומר ומודדות את ההתנגדות החשמלית. מים מוליכים חשמל – ככל שהלחות גבוהה יותר, ההתנגדות נמוכה יותר. מד זה נותן ערך נקודתי מדויק אך דורש מגע עם החומר.

ב. מד קיבולת/מיקרוגל (Capacitance-based): פועל ללא חדירה לקיר, מודד את שדה האלקטרומגנטי ומזהה שינויים הנובעים מלחות. פחות מדויק מבחינת ערך מוחלט, אך מאפשר סריקה מהירה של שטח גדול לאיתור אזורי בעיה.

כיצד מתבצע מיפוי מקצועי עם מד לחות?

מיפוי מקצועי אינו מדידה בנקודה אחת. הבודק:

1. מחלק את הקיר לרשת מדידה (כל 20–30 ס"מ)
2. מתעד את ערכי הלחות בכל נקודה
3. מייצר "מפת לחות" של הקיר – גרדיאנט עולה מהרצפה כלפי מעלה הוא סממן קלאסי של רטיבות קפילארית
4. משווה בין קירות שונים ובין מדידות בתנאים שונים

ערכי ייחוס לחומרי בנייה נפוצים

הערה: ערכים אלו הם הנחיה כללית. הפרשנות תלויה בסוג החומר הספציפי, גיל המבנה ותנאי הסביבה.

מגבלות מד הלחות

• מודד נקודות בלבד – לא רציף
• בחומרים עם תכולת מלחים גבוהה (אפלורסנציה) עשוי לתת קריאה מוגזמת (המלחים מוליכים חשמל גם ללא מים)
• אינו מזהה את מקור הלחות, רק את נוכחותה

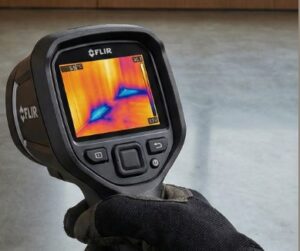

שלב 3: צילום תרמי (Thermography) – ראייה מעבר לקיר

עקרון הפעולה

מצלמה תרמית (Infrared Camera) מזהה קרינה אינפרא-אדומה הנפלטת מכל גוף בהתאם לטמפרטורתו. מים סופגים ומשחררים חום באופן שונה מחומרי בנייה יבשים – ולכן אזורים לחים מופיעים בצבע שונה בתמונה התרמית, גם כאשר אינם גלויים לעין.

הטכנולוגיה מאפשרת סריקה לא פולשנית של שטחי קיר גדולים ואיתור אזורי לחות נסתרים מאחורי:

• ריצוף קרמי
• לוחות גבס
• ציפויי עץ ופנלים
• שכבות טיח עבות

תנאים הכרחיים לצילום תרמי מהימן

צילום תרמי אינו פועל בכל תנאי. לקבלת תוצאות אמינות נדרש:

• הפרש טמפרטורות של לפחות 10°C בין פנים הבניין לחוץ
• יציבות תרמית – לא מיד לאחר קרינת שמש ישירה על הקיר
• היעדר מקורות חום מלאכותיים סמוכים שעשויים לפגוע בפרשנות
• בודק מוסמך – פירוש תמונות תרמיות דורש הכשרה ספציפית (תקן ISO 18436-7)

מה צילום תרמי יכול לגלות מעבר ללחות?

• כשלי בידוד תרמי
• חללים בתוך קירות
• מיקום מדויק של צינורות חמים/קרים (חשוב לשלילת נזילה כמקור הרטיבות)
• גשרי קור (Cold Bridges) המובילים לקונדנסציה

מגבלות הצילום התרמי

• לא מודד כמות לחות – רק מזהה חשד לאזורי לחות
• תלוי מאוד בתנאי הסביבה – תוצאות לא אמינות ביום קיצי חם
• דורש ציוד יקר ובודק מוסמך – לא כל גורם המציע שירות זה מחזיק בהכשרה המתאימה
• אינו חלופה למד לחות – משמש כמשלים וכלי מיפוי ראשוני

שלב 4: בדיקת קלציום קרביד (Speedy Test) – האמת שבתוך הקיר

עקרון הפעולה

זוהי שיטת האבחון המדויקת ביותר לכימות לחות בחומר בנייה. הבדיקה מתבצעת כך:

1. נלקחת דגימה של חומר הבנייה (טיח, בטון) ממקום הבעיה
2. הדגימה מוכנסת לתוך מיכל אטום יחד עם כמות מוגדרת של סידן קרביד (Calcium Carbide)
3. המים שבדגימה מגיבים עם הסידן קרביד ויוצרים גז אצטילן
4. הלחץ שנוצר נמדד בגורם (Gauge) ומחושב לאחוז לחות מדויק

יתרונות הבדיקה

• הדיוק הגבוה ביותר מבין שיטות השטח
• אינה מושפעת מנוכחות מלחים (בשונה ממד ההתנגדות)
• נותנת ערך מוחלט ולא יחסי
• מקובלת כהוכחה בהליכים משפטיים ובדוחות הנדסיים

מגבלות

• פולשנית – דורשת קידוח ודגימת חומר מהקיר
• אינה מאפשרת מיפוי רציף – כל דגימה היא נקודה בודדת
• דורשת ציוד ייעודי ומיומנות בדיגום נכון

שיטות אבחון משלימות

בדיקת מעבדה של דגימות

במקרים של נזק מבני מורכב, בניינים ותיקים, או כאשר יש צורך בחוות דעת הנדסית מוסמכת (למשל לצורכי ביטוח או משפט), נשלחות דגימות חומר לניתוח מעבדתי הכולל:

• ניתוח כרומטוגרפי לזיהוי סוג המלחים ומקורם
• מדידת פורוזיות של חומר הבנייה
• בדיקת pH – חשוב לקביעת מצב פלדת הזיון בבטון

מדידת לחות יחסית ועיבוי (Condensation Check)

חשובה לאבחנה בין רטיבות קפילארית לבין קונדנסציה (עיבוי של אדי מים מהאוויר על פני קיר קר) – שתי תופעות הנראות דומה אך דורשות טיפול שונה לחלוטין.

הבדיקה כוללת מדידת:

• טמפרטורת נקודת הטל (Dew Point)
• לחות יחסית בחדר
• טמפרטורת פני הקיר

אם טמפרטורת פני הקיר נמוכה מנקודת הטל – הרטיבות היא קונדנסציה ולא קפילרית.

כיצד משלבים את השיטות – פרוטוקול אבחון מקצועי

בדיקה מקצועית מלאה מתבצעת בשלבים ומשלבת מספר שיטות:

שלב 1: בדיקה ויזואלית מקיפה → מיפוי ראשוני וזיהוי אזורי חשד

שלב 2: מד לחות (סריקת קיבולת) → מיפוי מהיר של שטח הקיר

שלב 3: צילום תרמי (במידת הצורך) → זיהוי לחות נסתרת מאחורי ציפויים

שלב 4: מדידות ממוקדות במד התנגדות → כימות בנקודות הבעיה

שלב 5: Speedy Test (במידת הצורך) → אימות מדויק של ריכוז הלחות

שלב 6: בדיקת קונדנסציה → שלילת קונדנסציה כגורם

שלב 7: דוח ממצאים ותכנית טיפול

חשוב: לא כל מקרה דורש את כל השלבים. בודק מנוסה יידע לבחור את השיטות הרלוונטיות לכל מקרה ספציפי.

שאלות נפוצות על אבחון רטיבות

ש: האם ניתן לאבחן רטיבות קפילארית בעצמי? ת: ניתן לזהות סימני אזהרה ולהעריך את חומרת המצב באופן ראשוני. אולם אבחון מדויק של מקור הרטיבות, עוצמתה ותכנון פתרון מתאים דורשים ציוד מקצועי ופרשנות מנוסה.

ש: כמה זמן לוקחת בדיקה מקצועית? ת: בדיקה ויזואלית עם מד לחות של דירה ממוצעת תימשך 1–2 שעות. כאשר משלבים צילום תרמי ו-Speedy Test – 3–4 שעות.

ש: האם בדיקה תרמית מחליפה מד לחות? ת: לא. הן שיטות משלימות. הצילום התרמי מצוין לאיתור היכן קיימת בעיה, ומד הלחות מכמת כמה לחות קיימת. השילוב ביניהם נותן את התמונה המלאה.

ש: מה ההבדל בין בדיקה לצורך פתרון לבין בדיקה לצורך חוות דעת הנדסית? ת: בדיקה לצורך פתרון מעשי מתמקדת בזיהוי ותכנון טיפול. חוות דעת הנדסית מוסמכת (לצרכי ביטוח, בית משפט, עסקת נדל"ן) כוללת תיעוד מפורט, שיטות מאומתות ועמידה בדרישות תקן מוגדרות.

הידרו טכנולוגיות – שירות, דיוק ואחריות

כשמגיעים להחלטה לטפל ברטיבות קפילארית, שלב האבחון הוא רק ההתחלה. השלב הקריטי הבא הוא מה עושים עם הממצאים.

הידרו טכנולוגיות מאמינה שהערך האמיתי ללקוח מתחיל כשאותו גורם שמבין את הבעיה לעומקה – גם מוביל את הפתרון. כך נחסכת ההתנהלות המסורבלת מול ספקים שונים שכל אחד רואה רק את חלקו של התמונה.

הפתרונות מבוצעים לאחר אבחון כירורגי מדויק, מה שמונע הריסה מיותרת, מקצר את זמן הטיפול ומוזיל את עלותו הכוללת. וכל עבודה מגובה באחריות הרמטית ומלאה – כי פתרון רטיבות שאינו בא עם אחריות אינו פתרון.

📞 לתיאום בדיקה מקצועית: הידרו טכנולוגיות – 077-444-7670

ידע נכון לפני פעולה – כי אבחון מדויק הוא ההשקעה שחוסכת הכי הרבה.
